La actividad fin de la Lexia consiste en resolver cuatro ejercicios y subir un documento usando el link UPLOAD.

EJERCICIO 1

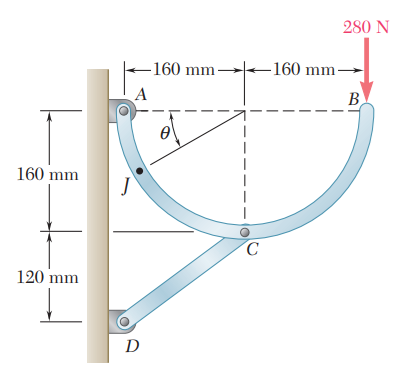

Una barra semicircular está cargada en la forma que se muestra en la figura. Determine las fuerzas internas en el punto “J” si se sabe que θ = 30°

EJERCICIO 2

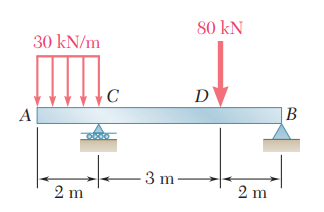

Para la viga y las cargas mostradas en las figuras, a) dibuje los diagramas de fuerza cortante y de momento flector y b) determine los valores absolutos máximos de la fuerza cortante y del momento flector.

EJERCICIO 3

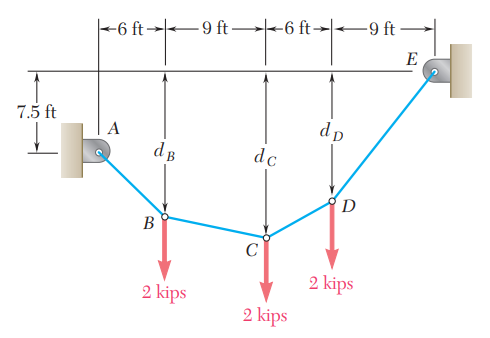

Si d_C = 15 ft, determine a) las distancias “d_B” y “d_D”, b) la tensión máxima en el cable.

EJERCICIO 4

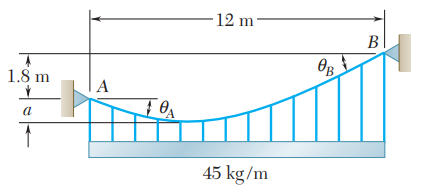

El cable AB soporta una carga uniformemente distribuida a lo largo de la horizontal, como se muestra en la figura. Si en B el cable forma un ángulo θ_B = 35° con la horizontal, determine a) la tensión máxima en el cable, b) la distancia vertical a desde A hasta el punto más bajo del cable.

Para presentar esta actividad, debe de subir un documento con los ejercicios anteriormente resueltos, dejando evidencia de todos los procedimientos y cálculos que efectuó para obtener la respuesta.

El documento debe de ser presentado en un solo archivo con un formato común, preferiblemente pdf; con un tamaño menor a 10MB.

El nombre del documento debe de tener la siguiente estructura: código de la Lexia_código de estudiante.

Ejemplo: 06_SE24-I01-001.pdf

El código de esta Lexia es: 06
