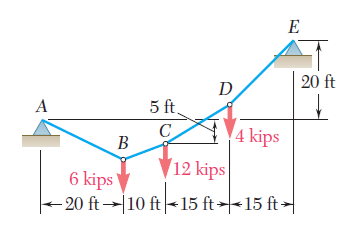

| El cable AE soporte tres cargas verticales en los puntos indicados. Si el punto C está a 5 pie por debajo del apoyo izquierdo, determine: a) la elevación de los puntos B y D, y b) La pendiente máxima y la tensión máxima en el cable. |
| SOLUCIÓN |

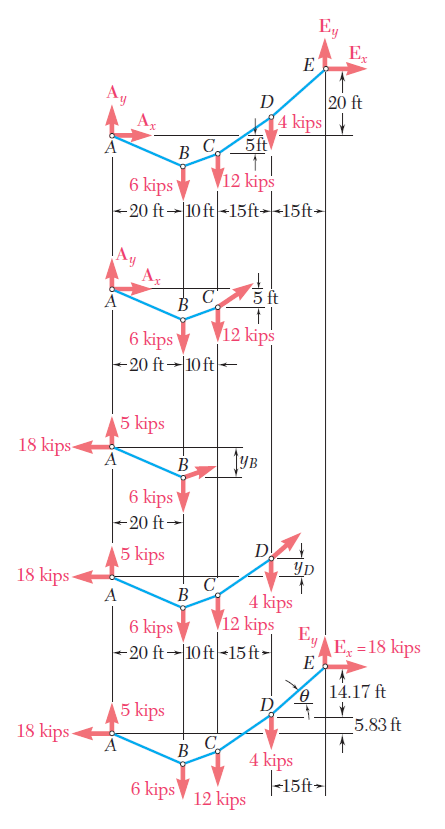

| Reacciones en los apoyos. Las componentes de reacción Ax y Ay se determinan de la siguiente forma: Cuerpo libre: todo el cable.
Cuerpo libre: ABC.
Si se resuelven en forma simultánea las dos ecuaciones, se obtiene
|
a. Elevación de los puntos B y D. Cuerpo libre: AB. Considerando la porción AB del cable como un cuerpo libre, se escribe
Cuerpo libre: ABCD. Con el uso de la porción ABCD del cable como un cuerpo libre, se escribe
b. Pendiente y tensión máxima. Se observa que la pendiente máxima ocurre en la porción DE. Como la componente horizontal de la tensión es constante e igual a 18 Kilolibras, se escribe
|
