Ejemplo 6.7

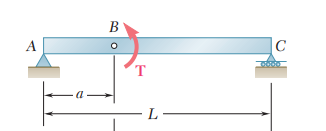

Sobre la viga sencilla apoyada AC actúa un par de magnitud T que se aplica en el punto B. Dibuje los diagramas de fuerza cortante y momento flector para la viga.

  SOLUCIÓN

Diagrama de cuerpo libre: viga completa. Se toma toda la viga como un cuerpo libre y se obtiene:

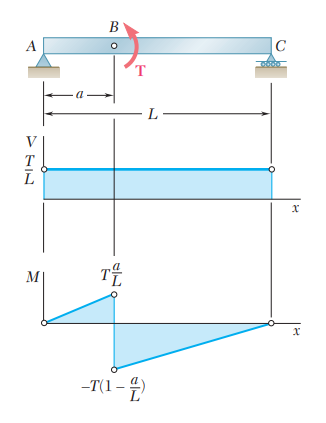

Diagramas de fuerza cortante y momento flector. La fuerza cortante en cualquier sección es constante e igual a T/L. Como el par está aplicado en B, el diagrama de momento flector es discontinuo en dicho punto; así el momento flector decrece bruscamente en una cantidad igual a T.
