La actividad fin de la Lexia consiste en resolver tres ejercicios y subir un documento usando el link UPLOAD.

EJERCICIO 1

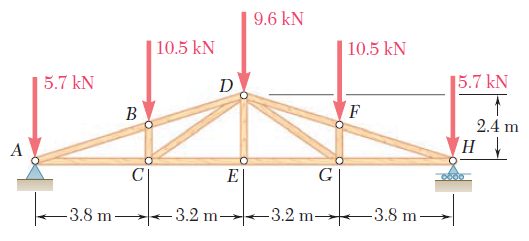

Determine la fuerza en cada elemento de la armadura que se muestra en la figura (método de nodos). Establezca si los elementos están en tensión o en compresión.

EJERCICIO 2

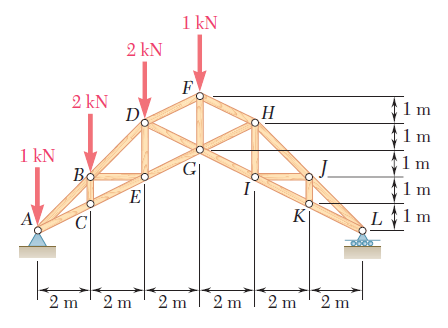

En la armadura de tijeras para techo que se muestra en la figura, aplicando el método de secciones; determine la fuerza en el elemento FG y en cada uno de los elementos localizados a la derecha de FG. Además, establezca si los elementos están en tensión o en compresión.

EJERCICIO 3

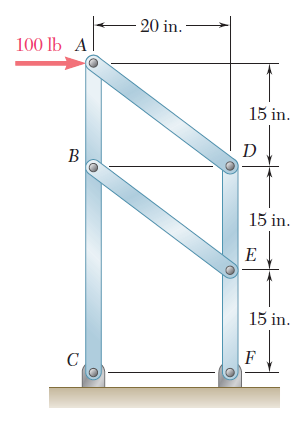

Para el armazón y la carga mostrados en la figura, determine: a) la reacción en C, b) la fuerza en el elemento AD.

Para presentar esta actividad, debe de subir un documento con los ejercicios anteriormente resueltos, dejando evidencia de todos los procedimientos y cálculos que efectuó para obtener la respuesta.

El documento debe de ser presentado en un solo archivo con un formato común, preferiblemente pdf; con un tamaño menor a 10MB.

El nombre del documento debe de tener la siguiente estructura: código de la Lexia_código de estudiante.

Ejemplo: 05_SE24-I01-001.pdf

El código de esta Lexia es: 05
