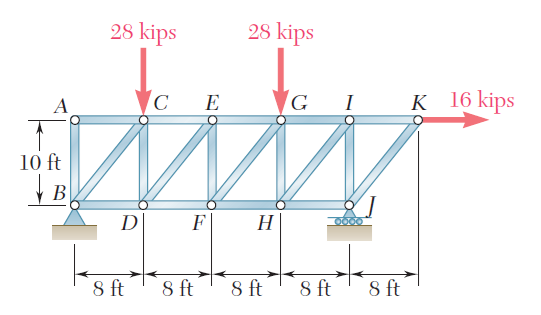

| Determina la fuerza en los elementos EF y GI de la armadura mostrada en la figura. |
| SOLUCIÓN |
| Cuerpo libre: armadura completa. Se dibuja un diagrama de cuerpo libre de toda la armadura; las fuerzas externas que actúan sobre este cuerpo libre consisten en las cargas aplicadas y las reacciones en B y J. Se escriben las siguientes ecuaciones de equilibrio. |
|
|
|
|
|

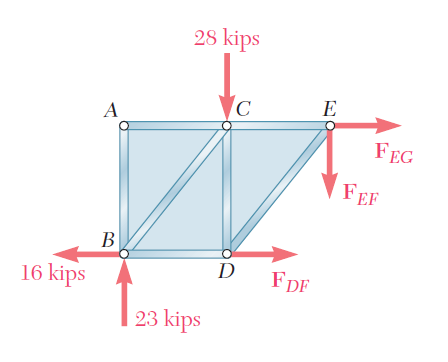

| Fuerza en el elemento EF. Se pasa la sección nn a través de la armadura de manera que sólo intercepte al eje EF y a otros dos elementos adicionales. Después de que se han removido los elementos interceptados, la porción del lado izquierdo de la armadura se selecciona como el cuerpo libre. Se observa que están involucradas tres incógnitas; para eliminar las dos fuerzas horizontales, se escribe: |
En sentido de FEF se seleccionó suponiendo que el elemento EF está en tensión; el signo negativo obtenido indica que en realidad el elemento está en compresión
|

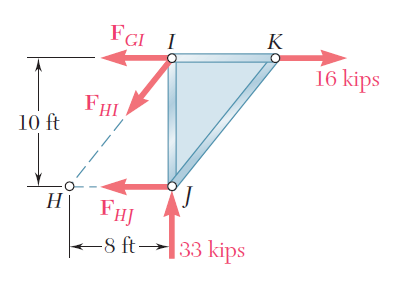

| Fuerza en el elemento GI. Se pasa la sección mm a través de la armadura de manera que sólo intercepte el elemento GI y a otros dos elementos adicionales. Después de que se han removido los elementos interceptados. Se selecciona la porción del lado derecho de la armadura como el cuerpo libre. Otra vez están involucradas tres fuerzas desconocidas; para eliminar las dos fuerzas que pasan a través del punto H se escribe:
|
