La actividad fin de la Lexia consiste en resolver cuatro ejercicios y subir un documento usando el link UPLOAD.

EJERCICIO 1

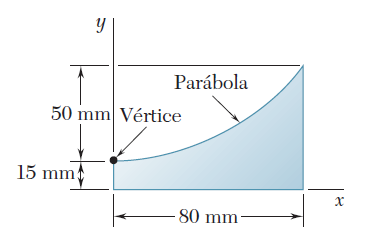

Para la figura que se muestra, Localice el centroide del área plana; utilizando el método del uso de tablas.

EJERCICIO 2

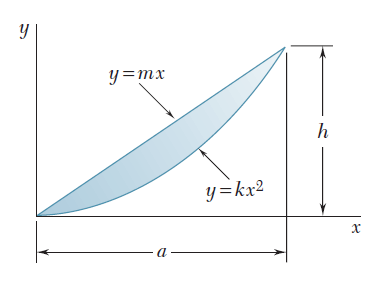

Para la figura que se muestra, Localice el centroide del área plana; utilizando el método de integración.

EJERCICIO 3

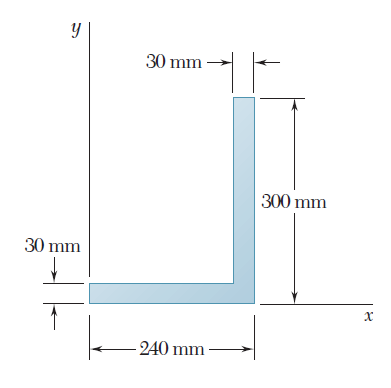

Determine el volumen y el área de la superficie del sólido que se obtiene al rotar el área que se muestra en la figura, a) la línea x = 240mm y b) el eje y.

EJERCICIO 4

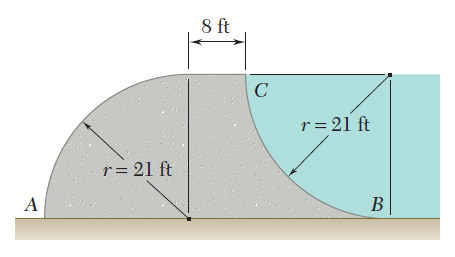

La sección transversal de un dique de concreto tiene la forma que se muestra en la figura. Para una sección del dique de 1 ft de ancho, determine:

a) la resultante de las fuerzas de reacción ejercidas por el suelo sobre la base AB del dique.

b) el punto de aplicación de la resultante de las fuerzas de reacción encontradas en el inciso a) y c) la resultante de las fuerzas de presión ejercidas por el agua sobre la cara BC del dique.

Nota importante: Para resolver este ejercicio, debe usarse γ = 62.4 lb/ft³ para el peso específico del agua dulce y γ_c = 150 lb/ft³ para el peso específico del concreto cuando se utilicen las unidades de uso común en Estados Unidos. Cuando se usen las unidades del SI, se debe utilizar ρ = 10³ kg/m³ para la densidad del agua dulce y ρ_c = 2.40x10³ kg/m³ para la densidad del concreto.

Para presentar esta actividad, debe de subir un documento con los ejercicios anteriormente resueltos, dejando evidencia de todos los procedimientos y cálculos que efectuó para obtener la respuesta.

El documento debe de ser presentado en un solo archivo con un formato común, preferiblemente pdf; con un tamaño menor a 10MB.

El nombre del documento debe de tener la siguiente estructura: código de la Lexia_código de estudiante.

Ejemplo: 04_SE24-I01-001.pdf

El código de esta Lexia es: 04
