La actividad fin de la Lexia consiste en resolver cuatro ejercicios y subir un documento usando el link UPLOAD.

EJERCICIO 1

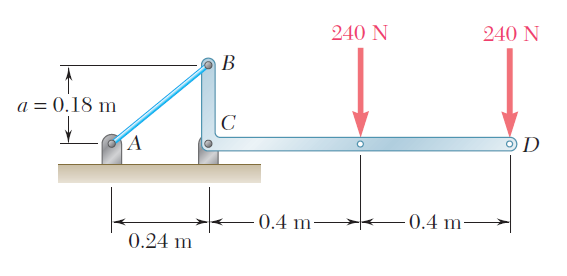

La ménsula BCD está articulada en C y se une a una barra de control en B. Para la carga mostrada, determine a) la tensión en el cable y b) la reacción en C.

EJERCICIO 2

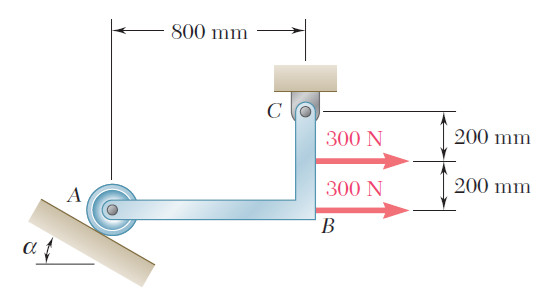

Determine las reacciones en A y C cuando a) α = 0 y b) α = 30°.

EJERCICIO 3

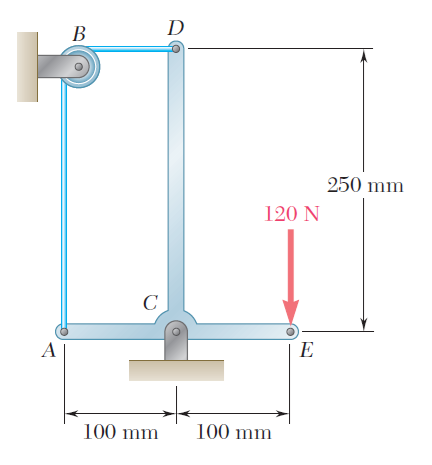

Sin tomar en cuenta la fricción, determine la tensión en el cable ABD y la reacción en el apoyo C.

EJERCICIO 4

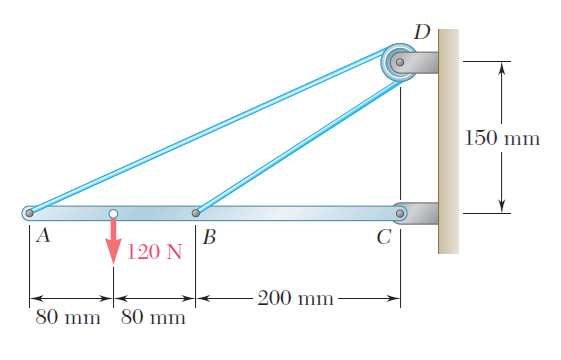

Sin tomar en cuenta la fricción ni el radio de la polea, determine a) La tensión en el cable ADB y b) la reacción en C.

Para presentar esta actividad, debe de subir un documento con los ejercicios anteriormente resueltos, dejando evidencia de todos los procedimientos y cálculos que efectuó para obtener la respuesta.

El documento debe de ser presentado en un solo archivo con un formato común, preferiblemente pdf; con un tamaño menor a 10MB.

El nombre del documento debe de tener la siguiente estructura: código de la Lexia_código de estudiante.

Ejemplo: 03_SE24-I01-001.pdf

El código de esta Lexia es: 03
