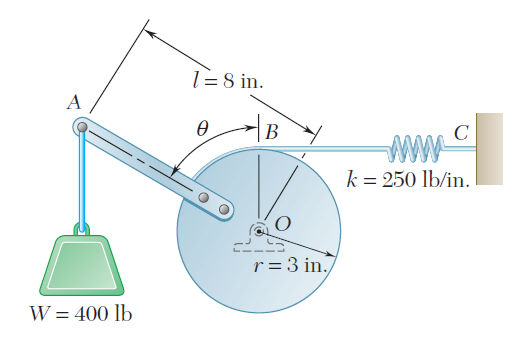

| Un peso de 400 lb se une a una palanca mostrada en la figura en el punto A. La constante del resorte BC es K=250 lb/pulg y éste no se encuentra deformado cuando θ=0 . Determine la posición de equilibrio |
| SOLUCIÓN |

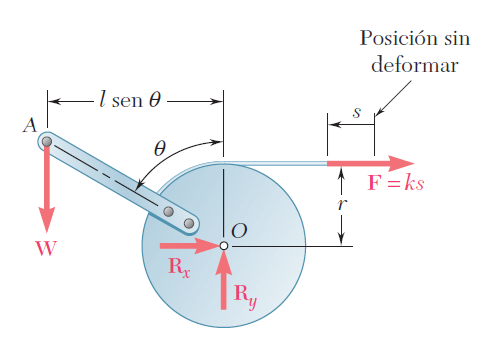

| Diagrama de cuerpo libre. Se dibuja el diagrama de cuerpo libre de la palanca junto al cilindro. Se representa con “s” la elongación del resorte a partir de la posesión en que este no se encuentra deformado y podemos observar que s=rθ, se tiene que
|
Ecuación de equilibrio. Sumando los momentos de W y de F con respecto a O, se escribe
Sustituyendo los datos numéricos que fueron proporcionados se obtiene
Al resolver por prueba y error, se encuentra |
