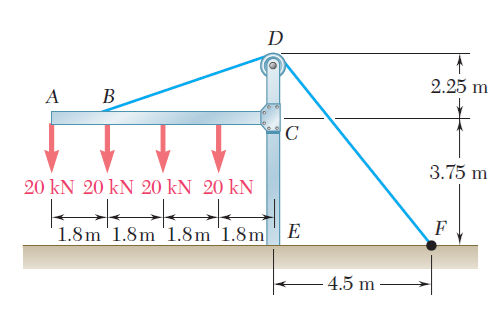

El marco mostrado en la figura sostiene una parte del techo de un pequeño edificio. Se sabe que la tensión en el cable de 150 kN, determine la reacción en el extremo fijo E.

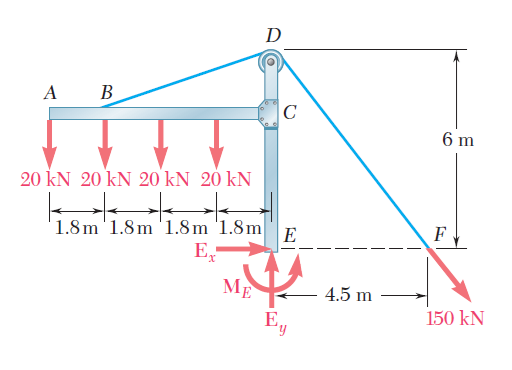

Diagrama de cuerpo libre. Se dibuja el de grama de cuerpo libre de marco junto con el cable BDF. La reacción en el extremo fijo e está representada con las componentes de las fuerzas E_x y E_y y por el par M_E. Las otras fuerzas que actúan sobre el diagrama de cuerpo libre son las cuatro cargas de 20 kN y la fuerza de 150 kN ejercida en el extremo F del cable.
