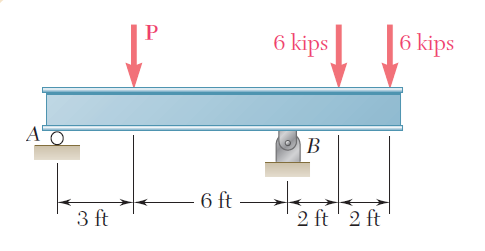

Se aplican tres cargas a una viga como se muestra en la figura. La viga se apoya en un rodillo en A y en un perno en B. Sin tomar en cuenta el peso de la viga, determinar las reacciones en A y B cuando P =15 kips.

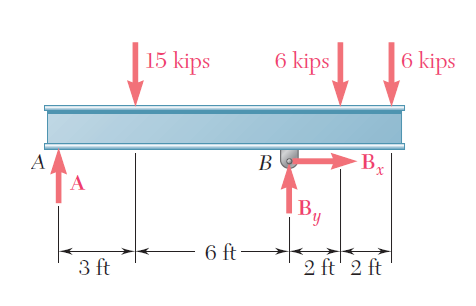

Diagrama de cuerpo libre. Se dibuja un diagrama de cuerpo libre de la viga. La reaccion en A es vertical y se representa con A. La reacción en B se representa con las componentes B_X y B_Y. Se supone que cada compone este actúa en la dirección mostrada en la figura.

Ecuaciones de equilibrio. Se escriben las tres ecuaciones de equilibrio siguientes y se resuelven para las reacciones señaladas

-15kips3pie+By9pie-6kips11pie-(6kips)(13pie)=0

By9pie=15kips3pie+6kips11pie+(6kips)(13pie)

By=15kips3pie+6kips11pie+(6kips)(13pie)9pie

By=21kips  ↑  R//

-A9pie+15kips6pie-6kips2pie-6kips4pie=0

 R//

Comprobación. Se comprueban los resultados sumando las componentes verticales de todas las fuerzas externas
