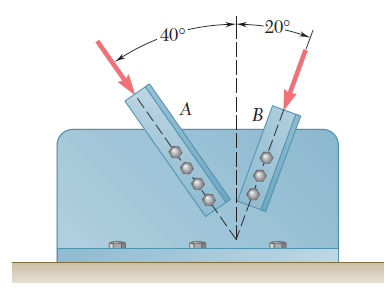

EJERCICIO 1 Los elementos estructurales A y B están remachados al apoyo que se muestra en la figura. Si se sabe que ambos elementos están en compresión y que la fuerza en el elemento A es de 10 kN y en el elemento B es de 15 kN, determine por trigonometría la magnitud y la dirección de la resultante de las fuerzas aplicadas al apoyo por los elementos A y B.
|
|

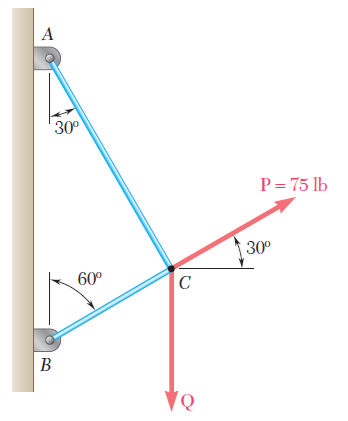

EJERCICIO 2 En C se amarran dos cables y se cargan como se muestra en la figura. Si se sabe que Q = 60 lb determine la tensión a) en el cable AC y b) en el cable BC. |
|

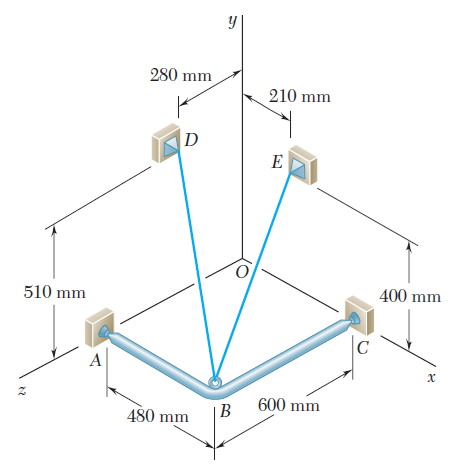

EJERCICIO 3 Un marco ABC está sostenido en parte por el cable DBE, el cual pasa a través de un anillo sin fricción en B. Si se sabe que la tensión en el cable es de 385 N, determine las componentes de la fuerza ejercida por el cable sobre el soporte en D. |
|

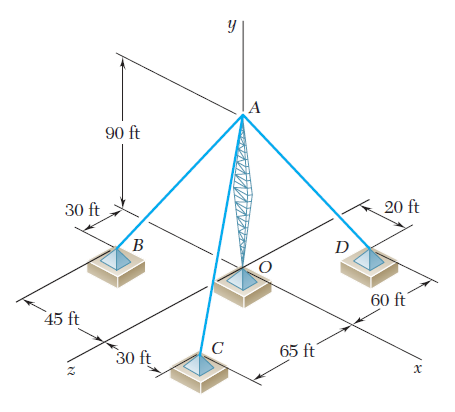

EJERCICIO 4 Una torre de transmisión se sostiene por medio de tres alambres que están unidos a una articulación en A y se anclan mediante pernos en B, C y D. Si la tensión en el alambre AB es de 630 lb, determine la fuerza vertical P ejercida por la torre sobre la articulación en A. |
|
|
