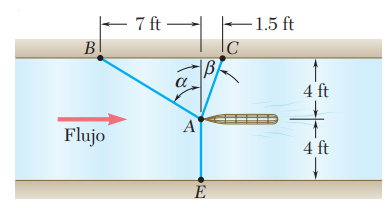

Como parte del diseño de un nuevo velero, se desea determinar la fuerza de arrastre que puede esperarse a cierta velocidad. Para hacerlo, se coloca un modelo de casco propuesto en un canal de prueba y se usan tres cables para mantener su proa en el eje del centro del canal. Las lecturas de los dinamómetros indican que para una velocidad dada de tensión es de 40 lb en el cable AB y de 60 lb en el cable AE. Determine la fuerza de arrastre ejercida sobre el casco y la tensión en el cable AC.

Determinación de los ángulos. En primer lugar, se determinan los ángulos α y β que define las direcciones de los cables AB y AC, Se escribe

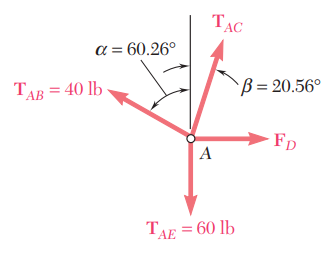

Diagrama de cuerpo libre. Sí escoge el casco como cuerpo libre, se traza el diagrama de cuerpo libre que incluye las fuerzas ejercidas por los tres cables en el casco, Así como la fuerza de arrastre F_D ejercida por el flujo.

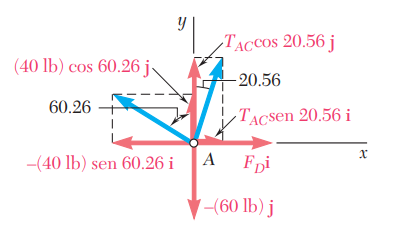

Condiciones de equilibrio. Se expresa que el casco está en equilibrio y la resultante de todas las fuerzas escribe como cero:

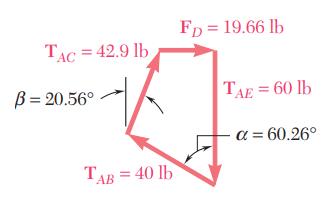

Al dibujar el diagrama de cuerpo libre se supuso que había un sentido para cada fuerza desconocida. El signo positivo en la respuesta señala que el sentido supuesto era correcto. Puede dibujarse el polígono de fuerzas completo y así comprobar los resultados.
